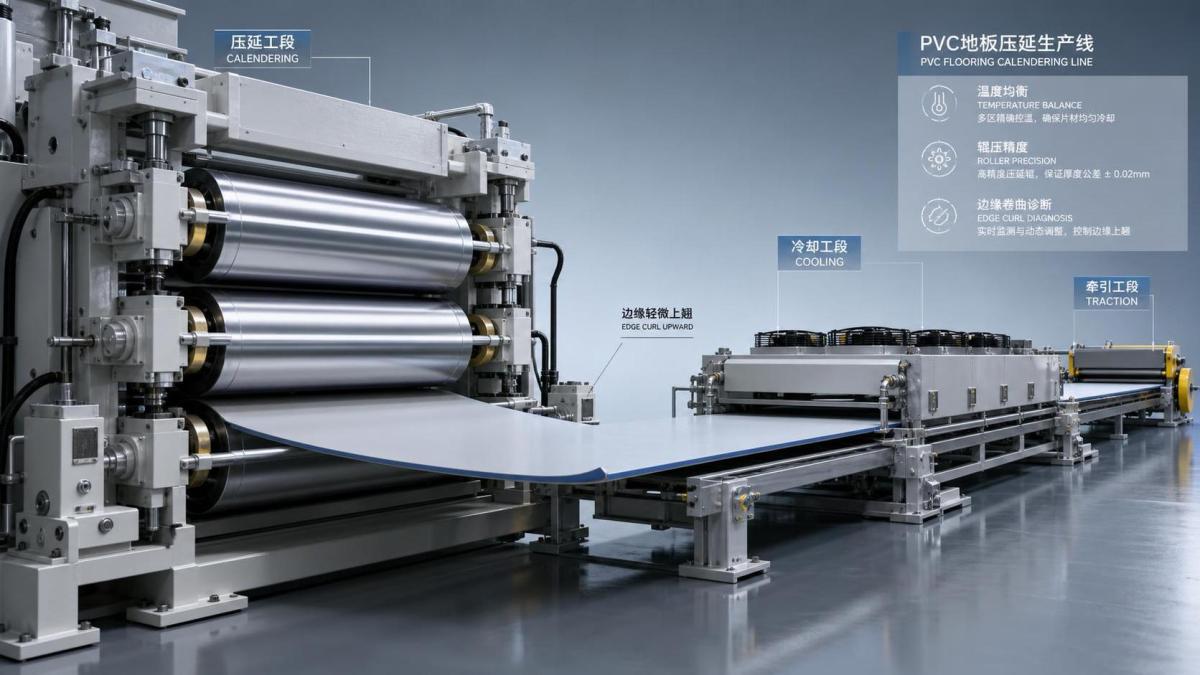

Какво причинява извиването на ръбовете при каландрова линия за PVC настилки

Когато извиването на ръбовете започва отстрани, линията обикновено показва къде е загубен балансът

Извиването на ръбовете при каландрова линия за PVC подови настилки рядко се дължи на един изолиран проблем. В повечето предприятия листът изглежда приемлив в централната си част, докато двата края започват да се повдигат, стягат или деформират, когато полотo напуска каландъра или навлиза в охлаждащата секция. Този модел е важен. Когато средата остава сравнително стабилна, а ръбовете се променят първи, проблемът често е свързан с неравномерна термична история по ширината на листа, разлика в напрежението между ръбовете и центъра или леки вариации в теглителното усилие след формоването. За сервизния екип най-бързият начин за решаване на проблема не е да регулира всичко едновременно, а да установи къде започва извиването, дали е непосредствено или се появява със закъснение и дали се променя при различна скорост, дебелина или партида на състава.

Обичайната грешка на място е извиването да се разглежда като чисто каландров проблем. На практика каландърът може само да е мястото, където се създава напрежението. Видимият дефект може да се появи по-късно, особено след охлаждане, щамповане, изрязване или стифиране. Линията може да поддържа допустимия толеранс на дебелината и въпреки това да произвежда ръбове, които не остават равни. Затова опитните техници наблюдават полотo по дължината, а не само в зоната на притискане.

Температурният дисбаланс е първото място за проверка, но не само температурата на повърхността на валовете

Когато операторите казват „валовете са на зададената температура“, това не приключва случая. Извиването често се дължи на разликата между показваната температура и реалното разпределение на топлината в сместа. При каландрова линия за PVC подови настилки ръбовете на листа губят топлина по-бързо от центъра. Ако пластифицирането в предходния етап е леко недостатъчно, ръбовете могат да навлязат в зоната на притискане с различен вискозитет и след това да излязат с по-високо остатъчно напрежение. Когато листът се охлади, напрегнатите ръбове се свиват по различен начин и се извиват нагоре или надолу в зависимост от посоката на напрежението.

Това става по-очевидно, когато производството премине от един цвят или съотношение на пълнителя към друг. Формула с по-високо съдържание на пълнител, рециклирано съдържание или променен баланс на пластификатора може да продължи да се обработва, но нейното поглъщане на топлина и поведение при течене няма да съответстват на предишната настройка. Операторите често компенсират чрез увеличаване на скоростта на линията или намаляване на междината между валовете, което може временно да прикрие нестабилността, но по-късно да влоши извиването на ръбовете.

Практическа проверка е да се сравни степента на извиване след умерено намаляване на скоростта и след малка, контролирана корекция на температурата в смесването преди каландъра или във валовия стан. Ако извиването се променя бързо при тези настройки, става дума за термичен или реологичен дисбаланс, а не за чисто механичен проблем с центровката.

Налягането на валовете и равномерността на междината могат да създадат „добър лист“, който въпреки това не остава равен

Друго често срещано състояние на място е приемлива средна дебелина при лош баланс на напрежението по ширината. Това се случва, когато изпъкналостта на валовете, състоянието на лагерите, настройката на междината или хидравличното натоварване не са действително равномерни по ширината на работната повърхност. Ръбовете могат да бъдат леко преработени или недоработени, дори когато измерванията на дебелината не изглеждат тревожни. В предприятието това обяснява защо някои листове преминават проверката на дебелината, но се извиват след изрязване или след 24 часа кондициониране.

Самото изрязване на ръбовете може да разкрие проблема. Преди изрязването полотo може да изглежда ограничено от пълната ширина на листа. След отстраняване на крайните ивици останалият лист освобождава натрупаното напрежение и извиването става по-видимо. Когато се наблюдава такъв модел, техниците трябва да проверят не само крайната зона на притискане на каландъра, но и дали разпределението на подаваемия валяк е стабилно по работната повърхност на валовете. Неравномерният подаваем валяк в краищата е тих предупредителен знак. Той често насочва към непостоянно подаване, отклонение на валовете или локално износване, което операторът се е научил да „прекарва“ без да отстрани причината.

Проблемите в охлаждащата секция често се приемат погрешно за проблеми с материала

Ако листът напуска каландъра спокоен и започва да се извива след охлаждащите барабани, прехвърлянето по конвейера или стифирането, охлаждащият път заслужава по-внимателно изследване. PVC листът се нуждае от контролирано отвеждане на топлината. Ако ръбовете се охлаждат прекомерно спрямо центъра, те могат да фиксират формата си по-рано, докато средата все още се свива. Ако направляването на ръбовете е прекалено агресивно, полотo може също да се разтяга отстрани по време на охлаждането и след това да се свие обратно.

Това е особено важно при линии, претърпели няколко реконструкции, при които схемите на въздушния поток, състоянието на вентилаторите, чистотата на барабаните или ъглите на контакт вече не са точно както са били проектирани. Екипът по поддръжката може да се съсредоточи върху корекция на рецептата, защото това е по-бързо за изпробване, но неравномерното охлаждане може да продължи да възпроизвежда дефекта при различни смеси. Указанието е повторяемостта: ако различни формули показват сходно поведение на ръбовете в една и съща зона на линията, хардуерът на процеса заслужава подозрение.

Предприятията с по-широк портфейл от оборудване често разпознават този тип диагностична дисциплина от други станции за контрол на качеството. Например фабрика за гуми, използваща употребявана машина за изпитване на баланс, не приема, че всеки дисбаланс произхожда от един и същ производствен етап; тя проверява дали отклонението е възникнало при изграждането, вулканизацията или довършителната обработка. Същата логика помага и при линиите за подови настилки: видимият дефект не винаги възниква там, където за първи път става видим.

Промените във формулацията, които изглеждат незначителни на хартия, могат да променят стабилността на ръбовете

Не всяко събитие, свързано с извиване на ръбовете, започва с износване на оборудването. Понякога линията е механично изправна, но замяната на суровина променя технологичния прозорец. Вариациите в партидата PVC смола, корекцията на пакета стабилизатори, разпределението на частиците на пълнителя, съотношението на рециклираното съдържание или балансът на смазочните вещества могат да променят начина, по който листът освобождава напрежението. При някои проекти оплакването се появява само при по-тънки продукти или релефни структури, тъй като тези конструкции са по-малко устойчиви, когато якостта на стопилката и реакцията при охлаждане излязат извън допустимия диапазон.

Тук дисциплината е от значение. Ако екипът промени едновременно формулацията, скоростта и температурата на валовете, източникът на проблема става труден за изолиране. По-добра последователност за отстраняване на неизправности е да се запази рецептата, да се провери действителната термична и механична стабилност и след това да се тества по една променлива. Този подход намалява отпадъка и предотвратява познатия цикъл, при който операторите временно изправят листа чрез прекомерна корекция на напрежението.

Какво трябва да провери екипът на място, преди да обвини само каландъра

Когато извиването на ръбовете се повтаря, следните сравнения обикновено разкриват повече от дълъг списък със случайни настройки:

Този поетапен подход на наблюдение обикновено е по-полезен от незабавното преминаване към основен демонтаж. Той също помага да се определи дали линията се нуждае от корекция на процеса, намеса по поддръжката или преглед на формулацията съвместно с производствения екип и екипа по смесване.

Защо сервизният опит все още е важен при по-стари или модернизирани линии

Компании, които работят както с ново, така и с ремонтирано оборудване, като JC INDUSTRY, често виждат един и същ дефект да се проявява по различен начин при линии с еднакъв номинален капацитет. Причината е проста: възрастта, историята на реконструкциите и модификациите на спомагателното оборудване променят реакцията на линията. Повторно използвано задвижване, по-стара охлаждаща секция или неоригинална реакция на системата за управление може да не спре производството, но да стесни стабилния диапазон за равнинност. Затова отстраняването на неизправности при зряла линия трябва да включва действителното състояние на оборудването, а не само проектната спецификация.

Същата сервизна логика обяснява защо някои фабрики предпочитат модернизирано употребявано оборудване и в други зони за инспекция, включително употребяваната машина за изпитване на баланс, използвана при приложения за TBR гуми: когато възстановяването е извършено качествено, оборудването все още може да осигурява надеждна работа, но само ако калибрирането, механичното състояние и работният диапазон се разбират в реални производствени условия, а не според рекламните материали.

За линия за PVC подови настилки с повтарящо се извиване на ръбовете най-надеждната следваща стъпка обикновено е ограничен диагностичен тест: да се запази една формулация, да се регистрира поведението на температурата по ширината, да се провери равномерността на зоната на притискане и подаваемия валяк, след което точно да се наблюдава къде започва извиването и как се променя при малко намаляване на скоростта. Тази последователност предоставя на екипа по поддръжката практически приложима информация. Тя превръща неясното оплакване за равнинността в карта на процеса, а именно там обикновено започва реалното решение.
