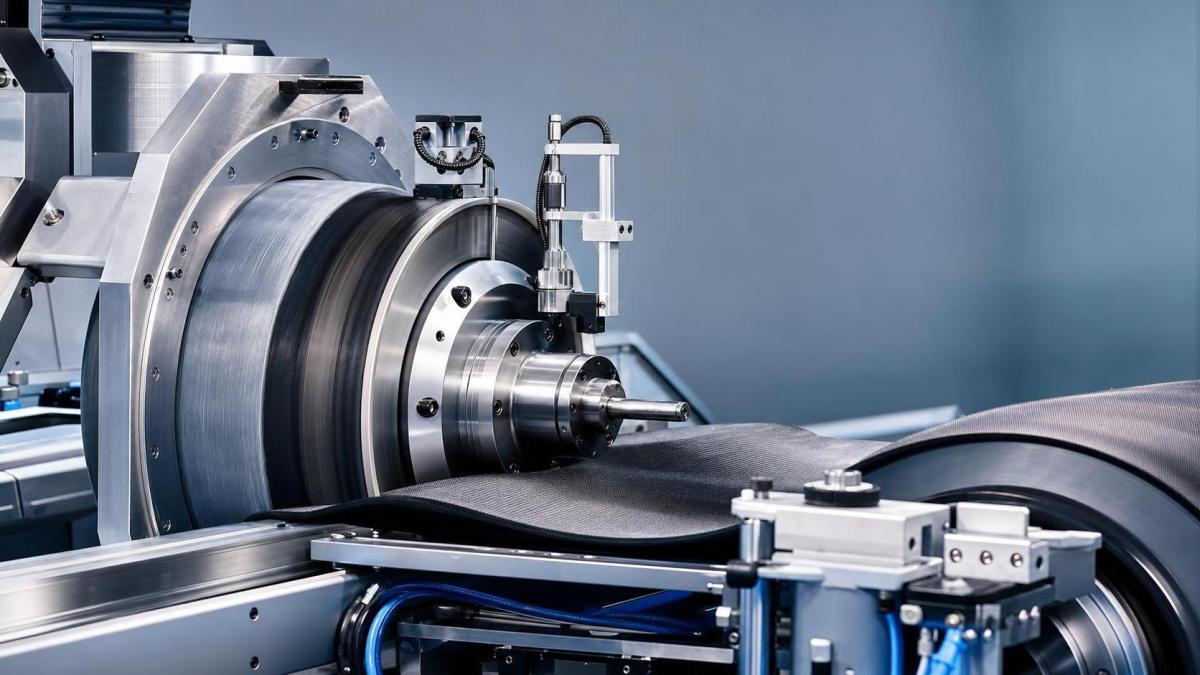

ความแม่นยำของดรัมส่งผลต่อความสม่ำเสมอของยางรถยนต์อย่างไรในเครื่องขึ้นรูปยางรถยนต์

ความแม่นยำของดรัมส่งผลต่ออะไรในเครื่องขึ้นรูปยางจริงบ้าง

ในเครื่องขึ้นรูปยาง มักมีการพูดถึง “ความแม่นยำของดรัม” ราวกับว่าเป็นเพียงปัญหาด้านการตัดเฉือนเท่านั้น แต่ในทางปฏิบัติ ความแม่นยำดังกล่าวเป็นปัจจัยด้านคุณภาพยางที่จะแสดงผลในภายหลังในรูปแบบของความแปรผันของแรงในแนวรัศมี การส่ายในแนวข้าง การเยื้องแนวของชั้นผ้าใบ การเคลื่อนคลาดของตำแหน่งขอบยาง หรือการแก้ไขสมดุลที่ไม่คาดคิดในขั้นตอนยางสำเร็จรูป ดรัมคือพื้นผิวอ้างอิงที่ใช้ประกอบชิ้นส่วนหลายรายการ หากพื้นผิวอ้างอิงดังกล่าวไม่เสถียร มีความเยื้องศูนย์ ไม่กลม หรือมีพฤติกรรมการขยายตัวที่ไม่สม่ำเสมอ ปัญหาด้านความสม่ำเสมอก็จะถูกสร้างขึ้นในยางดิบก่อนเริ่มกระบวนการอบแล้ว

ด้วยเหตุนี้ ทีมบำรุงรักษาจึงไม่ควรมองความเที่ยงตรงของดรัมว่าเป็นเพียงปัญหาค่าความคลาดเคลื่อนด้านมิติที่แคบ ๆ คำถามที่มีประโยชน์กว่าคือ ดรัมยังคงสร้างรูปทรงการขึ้นรูปที่ทำซ้ำได้ภายใต้สภาวะการทำงานจริงหรือไม่ ซึ่งรวมถึงภาระ อุณหภูมิ ความเร็ว การสึกหรอของปลอก และรอบการขยายตัวซ้ำ ๆ ดรัมอาจผ่านการตรวจสอบแบบคงที่ขั้นพื้นฐาน แต่ยังคงทำให้เกิดยางที่มีความไม่สม่ำเสมอเมื่อเริ่มการผลิตจริง

ความเข้าใจผิดที่พบบ่อยที่สุดคือการเชื่อมโยงความสม่ำเสมอของยางเข้ากับความแปรผันของสารประกอบยางหรือประสิทธิภาพการอบเพียงอย่างเดียว ปัจจัยเหล่านั้นมีความสำคัญ แต่ข้อร้องเรียนจำนวนมากที่ปรากฏในกระบวนการปลายน้ำอย่างน่าประหลาดใจ กลับเริ่มต้นจากขั้นตอนการขึ้นรูป เมื่อแนวศูนย์กลางของดรัมเคลื่อนเพียงเล็กน้อย เมื่อการขยายตัวของเซกเมนต์ไม่สม่ำเสมอ หรือเมื่อพื้นผิวสัมผัสไม่สามารถยึดโครงยางไว้ได้อย่างสม่ำเสมอ ความคลาดเคลื่อนของการวางตำแหน่งชิ้นส่วนจะสะสมเพิ่มขึ้น ความเบี่ยงเบนเพียงเล็กน้อยอาจมองไม่เห็นในชั้นเดียว แต่เมื่อพิจารณาการวางตำแหน่งของชั้นใน ชั้นโครงยาง ขอบยาง แก้มยาง และชุดเข็มขัด ก็จะสามารถวัดผลได้

จุดที่ความแม่นยำมีความสำคัญมากกว่าที่คาด

สำหรับงานบริการหลังการขาย การแยกความแม่นยำของดรัมออกเป็นเงื่อนไขเชิงปฏิบัติหลายประการ แทนการใช้ข้อกำหนดกว้าง ๆ เพียงข้อเดียว จะช่วยให้ทำงานได้ง่ายขึ้น:

• ความแม่นยำทางเรขาคณิต: ความกลม ความร่วมศูนย์ ความตรง และการส่ายตามแนวแกนของตัวดรัม
• ความแม่นยำขณะเคลื่อนที่: ดรัมยังคงมีเสถียรภาพระหว่างการหมุน การจัดตำแหน่ง และการขยายตัวที่ความเร็วการผลิตหรือไม่
• ความแม่นยำด้านการทำงาน: เซกเมนต์ ระบบถุงลม ปลอก หรือชิ้นส่วนจับยึดเคลื่อนที่อย่างสมมาตรและกลับสู่ตำแหน่งเดิมในทุก ๆ รอบหรือไม่
• ความแม่นยำของพื้นผิว: หน้าดรัมยังคงให้การรองรับและแรงเสียดทานที่สม่ำเสมอ โดยไม่มีจุดนูนเฉพาะที่ ร่องสึกหรอ สิ่งปนเปื้อน หรือบริเวณที่ผ่านการซ่อมแซมหรือไม่

เงื่อนไขเหล่านี้ส่งผลต่อข้อบกพร่องที่แตกต่างกัน ความไม่สม่ำเสมอในแนวรัศมีมักเกี่ยวข้องกับความเยื้องศูนย์ สภาวะไม่กลม หรือเส้นผ่านศูนย์กลางการขยายตัวที่ไม่สม่ำเสมอ ปัญหาความสม่ำเสมอในแนวข้างอาจเชื่อมโยงกับการเคลื่อนคลาดตามแนวแกน ความผิดพลาดในการซิงโครไนซ์ของเซกเมนต์ หรือความแตกต่างของการรับภาระระหว่างสองด้าน หากคุณภาพรอยต่อเริ่มเปลี่ยนแปลงในขณะที่วัสดุยังคงเดิม ควรตรวจสอบสภาพพื้นผิวและเสถียรภาพของเส้นผ่านศูนย์กลางดรัมก่อนปรับการตั้งค่ากระบวนการ

การวินิจฉัยหน้างานที่ดีมักเริ่มจากรูปแบบของอาการ หากข้อบกพร่องเกิดซ้ำที่ตำแหน่งเชิงมุมคงที่ ฝ่ายบำรุงรักษาควรสงสัยความผิดพลาดทางกลที่เกิดเป็นคาบ เช่น การสึกหรอของตลับลูกปืน ความเยื้องศูนย์ของเพลา ความเสียหายของเซกเมนต์ หรือความคลาดเคลื่อนในการจัดตำแหน่งที่เกี่ยวข้องกับเอ็นโค้ดเดอร์ หากความแปรผันเพิ่มขึ้นหลังเครื่องอุ่นตัว พฤติกรรมทางความร้อนอาจเป็นส่วนหนึ่งของสาเหตุ นี่เป็นเหตุผลหนึ่งที่ผู้ผลิตเครื่องจักรที่มีประสบการณ์ให้ความสำคัญไม่เพียงกับขนาดพิกัดเท่านั้น แต่ยังรวมถึงความแข็งแกร่งของโครงสร้าง การเลือกวัสดุ และการควบคุมการเสียรูปที่เกิดจากความร้อนด้วย ในระบบแปรรูปยางประเภทอื่นก็ใช้หลักการเดียวกัน ตัวอย่างเช่น สายการผลิตเครื่องอัดอบสายพานลำเลียงผ้าใบเส้นใย ต้องอาศัยแรงดันที่ควบคุมได้ การให้ความร้อนที่เสถียร และค่าความคลาดเคลื่อนของแผ่นกดที่เข้มงวด เนื่องจากความสามารถในการทำซ้ำของมิติภายใต้ภาระคือสิ่งที่ช่วยรักษาความสม่ำเสมอของผลิตภัณฑ์ขั้นสุดท้าย ดรัมขึ้นรูปยางเป็นอุปกรณ์ที่แตกต่างกัน แต่หลักวิศวกรรมเหมือนกัน นั่นคือ ความแม่นยำจะมีความสำคัญก็ต่อเมื่อยังคงรักษาไว้ได้ภายใต้ความเค้นจากการทำงาน

เหตุใดการวัดแบบคงที่จึงไม่เพียงพอ

ดรัมที่เพิ่งติดตั้งใหม่หรือผ่านการปรับปรุงสภาพอาจดูอยู่ในเกณฑ์ที่ยอมรับได้เมื่อตรวจสอบด้วยไดอัลเกจแบบง่ายขณะหยุดนิ่ง แต่ไม่ได้หมายความโดยอัตโนมัติว่าจะสามารถขึ้นรูปยางที่มีความสม่ำเสมอได้ สภาวะการทำงานจริงประกอบด้วยการหมุน การเคลื่อนที่ของการเติมลมหรือการขยายตัว การทำงานของสุญญากาศหรือการยึดจับ แรงตึงของวัสดุ และรอบการหยุด-เริ่มซ้ำ ๆ ความหลวมในชุดส่งกำลัง การสึกหรอของชิ้นส่วนไกด์ หรือความไม่สอดคล้องระหว่างสัญญาณป้อนกลับของระบบควบคุมกับการตอบสนองทางกล ล้วนสามารถเปลี่ยนดรัมที่มีความแม่นยำตามพิกัดให้กลายเป็นจุดอ้างอิงของกระบวนการที่ไม่เสถียรได้

นี่คือจุดที่ประสบการณ์ด้านการบำรุงรักษามีความสำคัญ หากเครื่องจักรสร้างรูปทรงที่ยอมรับได้ที่ความเร็วต่ำ แต่คุณภาพเริ่มเปลี่ยนแปลงเมื่อทำงานที่อัตราการผลิตมาตรฐาน ปัญหาอาจไม่ใช่ “กระบวนการ” ในความหมายอย่างแคบ แต่อาจเป็นการตอบสนองแบบไดนามิก เช่น การปรับจูนเซอร์โวที่ทำงานร่วมกับระยะคลอน ความไม่สมดุลของมวลดรัม หรือการกลับคืนตำแหน่งของเซกเมนต์ที่ล่าช้า ในสถานการณ์เช่นนี้ การเปลี่ยนชิ้นส่วนสิ้นเปลืองโดยไม่ตรวจสอบการซิงโครไนซ์ทางกลมักเป็นการเสียเวลา

สัญญาณที่บ่งชี้ว่าดรัมกำลังกลายเป็นแหล่งซ่อนเร้นของการสูญเสียความสม่ำเสมอ

โรงงานแต่ละแห่งอาจมีขั้นตอนการตรวจสอบไม่เหมือนกัน แต่สัญญาณเตือนหลายประการควรได้รับการพิจารณาอย่างจริงจัง:

• ความต้องการแก้ไขสมดุลเพิ่มขึ้นทีละน้อยโดยไม่มีการเปลี่ยนแปลงของวัสดุที่สอดคล้องกัน
• การเปลี่ยนแปลงซ้ำ ๆ ของตำแหน่งไหล่ยางหรือขอบเข็มขัดบนเครื่องจักรเพียงเครื่องเดียว
• ความไม่สม่ำเสมอของรอยต่อที่ไม่สามารถอธิบายได้ด้วยวิธีการทำงานของผู้ปฏิบัติงานเพียงอย่างเดียว
• จำเป็นต้องชดเชยด้วยการเปลี่ยนพารามิเตอร์กระบวนการบ่อยครั้ง เพียงเพื่อรักษาผลลัพธ์เดิม
• ความแตกต่างระหว่างการผลิตขณะเริ่มเดินเครื่องในสภาวะเย็นกับการผลิตเมื่ออุณหภูมิคงที่

สัญญาณเหล่านี้ไม่ได้ยืนยันว่าดรัมมีปัญหาโดยตรง แต่เป็นเหตุผลเพียงพอให้ตรวจสอบตลับลูกปืน ปลอก การสึกหรอของเซกเมนต์ กลไกล็อก ความสามารถในการทำซ้ำของการขยายตัว และการจัดแนวเส้นศูนย์กลางเมื่อเทียบกับส่วนอื่นของสถานีขึ้นรูป

สิ่งที่ทีมบำรุงรักษาควรตรวจติดตามจริง

แนวทางการบำรุงรักษาที่มีประสิทธิภาพสูงสุดไม่ใช่การไล่ตรวจตัวเลขเพียงค่าเดียว แต่คือการจัดทำบันทึกความสามารถในการทำซ้ำ ซึ่งหมายถึงการเปรียบเทียบพฤติกรรมปัจจุบันของดรัมกับสภาวะที่เคยทราบว่าดี ได้แก่ แนวโน้มการส่าย ความสม่ำเสมอของเส้นผ่านศูนย์กลางการขยายตัว ความเสถียรของตำแหน่งกลับคืน การเปลี่ยนแปลงของการสั่นสะเทือน และความคืบหน้าของการสึกหรอของชิ้นส่วนสัมผัส ในโรงงานหลายแห่ง ปัญหาคุณภาพจะถูกตรวจสอบก็ต่อเมื่อข้อมูลการทดสอบยางสำเร็จรูปแย่ลง เมื่อถึงเวลานั้น การเคลื่อนคลาดทางกลมักพัฒนามาระยะหนึ่งแล้ว

สำหรับบริษัทที่มีประสบการณ์ยาวนานด้านเครื่องจักรยาง มุมมองเชิงป้องกันนี้ถือเป็นแนวปฏิบัติมาตรฐาน JC INDUSTRY มีความสามารถด้านการออกแบบ การผลิต การปรับปรุงสภาพ และการบริการสำหรับอุปกรณ์ที่เกี่ยวข้องกับยาง จึงมีข้อได้เปรียบเชิงปฏิบัติจากการมองเห็นว่าความแม่นยำลดลงอย่างไรตลอดวงจรอายุการใช้งานของอุปกรณ์ ไม่ใช่เฉพาะในวันที่ส่งมอบเท่านั้น มุมมองดังกล่าวมีความเกี่ยวข้องเป็นพิเศษกับเครื่องจักรมือสองหรือเครื่องจักรที่ได้รับการอัปเกรด ระบบที่สร้างขึ้นใหม่สามารถทำงานได้อย่างน่าเชื่อถือ แต่ต้องมีการฟื้นฟูชุดดรัม ชุดส่งกำลัง และการตอบสนองของระบบควบคุมให้ทำงานเป็นระบบเดียวกัน แทนที่จะพิจารณาเป็นชิ้นส่วนที่แยกจากกัน

การใช้ถ้อยคำในการตรวจสอบที่แม่นยำก็มีส่วนช่วยเช่นกัน ข้อสรุปว่า “ดรัมอยู่ในสภาพปกติ” ไม่ใช่ข้อสรุปที่มีประโยชน์ บันทึกที่ดีกว่าควรระบุสิ่งที่ตรวจสอบและสภาวะที่ใช้ตรวจสอบ เช่น การส่ายในแนวรัศมีแบบคงที่ การเคลื่อนที่ตามแนวแกนระหว่างการหมุน ค่าเบี่ยงเบนของเส้นผ่านศูนย์กลางการขยายตัวตลอดรอบการทำงานซ้ำ ๆ การซิงโครไนซ์ของเซกเมนต์ รูปแบบการสึกหรอของพื้นผิว และแนวโน้มอุณหภูมิของตลับลูกปืน รายละเอียดเช่นนี้ช่วยให้สามารถติดตามข้อร้องเรียนด้านคุณภาพในภายหลังกลับไปยังกลไกที่เป็นสาเหตุได้ แทนที่จะคาดเดา

มาตรฐานในทางปฏิบัติ

ไม่มีตัวเลขภาคสนามสากลเพียงค่าเดียวที่สามารถอธิบายผลลัพธ์ด้านความสม่ำเสมอทั้งหมดได้สำหรับการออกแบบยางและการกำหนดค่าของเครื่องขึ้นรูปยางทุกประเภท ขนาดยาง โครงสร้างดรัม วิธีการขึ้นรูป และเกณฑ์คุณภาพในกระบวนการปลายน้ำล้วนมีความสำคัญ มาตรฐานในทางปฏิบัติคือการมีรูปทรงที่ทำซ้ำได้ภายใต้สภาวะการผลิต หากดรัมไม่สามารถรักษาสิ่งนี้ไว้ได้ ความสม่ำเสมอก็จะเปลี่ยนแปลง แม้ผู้ปฏิบัติงานจะมีประสบการณ์และวัสดุอยู่ในช่วงปกติก็ตาม

สำหรับบุคลากรฝ่ายบำรุงรักษา แนวคิดที่เหมาะสมมีความตรงไปตรงมา เมื่อความสม่ำเสมอของยางเปลี่ยนแปลง ให้ตรวจสอบดรัมในฐานะจุดอ้างอิงของกระบวนการ ไม่ใช่เพียงชิ้นส่วนที่หมุนได้เท่านั้น เมื่อปรับมุมมองเช่นนี้ การแก้ไขปัญหาจะรวดเร็วขึ้น การปรับตั้งจะมีระเบียบมากขึ้น และสามารถแยกแหล่งที่มาที่แท้จริงของความแปรผันได้ง่ายขึ้น ก่อนที่ปัญหาจะกลายเป็นของเสีย เวลาหยุดทำงาน หรือข้อร้องเรียนจากลูกค้าที่เกิดซ้ำ
